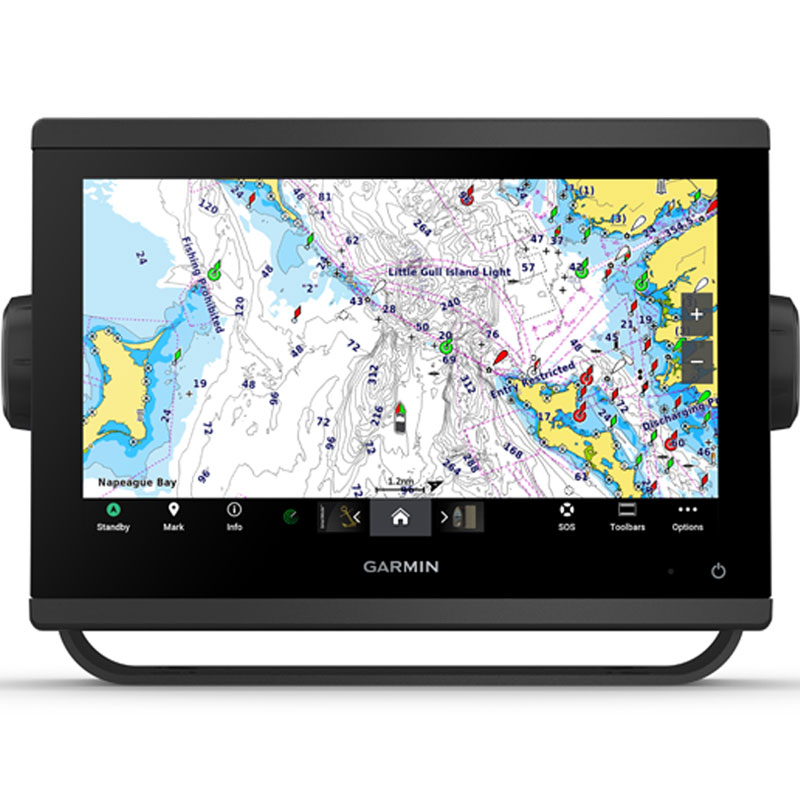

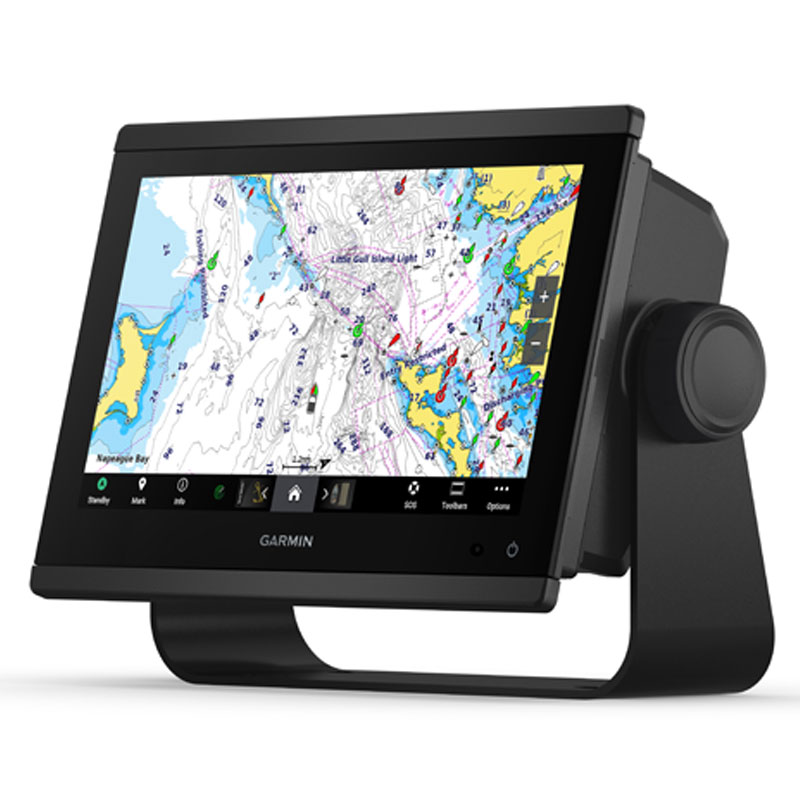

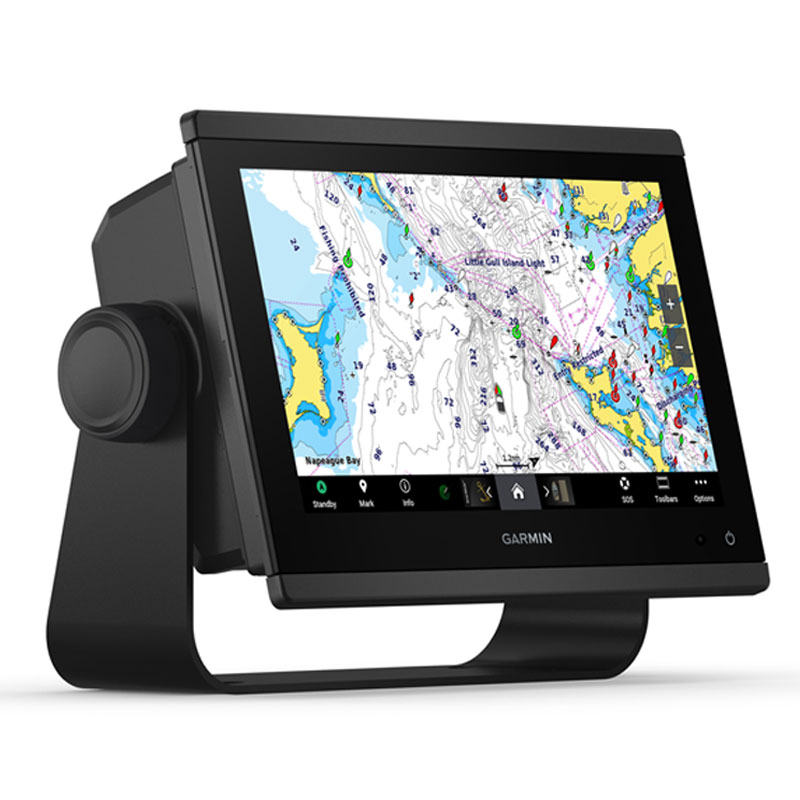

GPSMAP 923xsv with Thailand Marine Chart

แผนที่เดินเรือ เป็นเครื่องมือสำคัญสำหรับชาวเรือ โดยให้ข้อมูลโดยละเอียดเกี่ยวกับพื้นที่ชายฝั่ง และพื้นทะเล เพื่อความปลอดภัยในการเดินเรือในทะเล

แผนที่เดินเรือ คือ การแสดงภาพกราฟิกของพื้นที่ทางทะเล และพื้นที่ที่อยู่ติดกัน คล้ายกับแผนที่ที่ใช้สำหรับการนำทางบนบก แผนภูมิเหล่านี้ มีข้อมูลสำคัญเกี่ยวกับความลึกของน้ำ การกำหนดค่าของแนวชายฝั่ง และตำแหน่งของอันตรายในการเดินเรือ เช่น โขดหิน หรือซากเรืออับปาง แผนที่เหล่านี้ ทำหน้าที่เป็นแนวทางที่ครอบคลุม สำหรับการวางแผนเส้นทางข้ามน้ำ

การใช้แผนที่เดินเรือ ขาดไม่ได้สำหรับการนำทาง เนื่องจากช่วยให้ชาวเรือหลีกเลี่ยงอันตราย และระบุเส้นทางที่ปลอดภัยที่สุด แผนภูมิประกอบด้วยรายละเอียดเกี่ยวกับลักษณะทางธรรมชาติ และที่มนุษย์สร้างขึ้น เช่น เส้นชั้นความลึก ทุ่นไฟประภาคาร และภูมิประเทศใต้น้ำ ซึ่งทั้งหมดนี้มีบทบาทสำคัญในการนำร่อง และการเดินเรือในทะเลเปิด

วิวัฒนาการของแผนภูมิเดินเรือ ถือเป็นรากฐานสำคัญในการพัฒนาการเดินเรือทางทะเล โดยมีประวัติศาสตร์ที่แสดงให้เห็นถึงการแสวงหาการเดินทางทางทะเลที่ปลอดภัย และแม่นยำยิ่งขึ้น

แผนภูมิเดินเรือยุคแรก หรือที่รู้จักกันว่าแผนภูมิปอร์โตแลน ปรากฏขึ้นในช่วงยุคกลาง แผนภูมิเหล่านี้ ถูกใช้อย่างกว้างขวางโดยนักเดินเรือตั้งแต่ศตวรรษที่ 13 โดยมีส่วนสำคัญจากช่างทำแผนที่ชาวเจนัว และชาวเวนิส แผนภูมิเหล่านี้ มีลักษณะเด่นที่แนวชายฝั่งที่มีรายละเอียด และเข็มทิศกุหลาบ ซึ่งมีความสำคัญอย่างยิ่งต่อเทคนิคการนำทางในยุคนั้น อย่างไรก็ตาม แผนภูมิเหล่านี้ ยังขาดความแม่นยำของแผนที่สมัยใหม่ และมักละเว้นลักษณะทางธรรมชาติหลายอย่าง

ความก้าวหน้าทางเทคโนโลยีในศตวรรษที่ 20 ช่วยเพิ่มความแม่นยำของแผนภูมิเดินเรืออย่างมาก ความพยายามที่โดดเด่นอย่างหนึ่ง คือ การขยายชุดแผนภูมิเดินเรือของเยอรมันในปี 1902 ซึ่งมีวัตถุประสงค์เพื่อจัดหา “แผนภูมิเยอรมันสำหรับเรือเยอรมัน” และรวมถึงการสำรวจอาณานิคมของเยอรมันหลายแห่งในอดีต ด้วยการเพิ่มขึ้นขององค์กรต่างๆ เช่น NOAA ของสหรัฐอเมริกา แผนภูมิเดินเรือจึงมีพลวัต และรายละเอียดมากขึ้น โดยรวบรวมการแสดงภาพที่ครอบคลุมของภูมิภาคทะเล แหล่งน้ำ และลักษณะชายฝั่งที่อยู่ติดกัน ดังที่เห็นในบริการมหาสมุทรแห่งชาติของ NOAA

แผนภูมิเดินเรือประกอบด้วยองค์ประกอบต่างๆ ที่ให้ข้อมูลการเดินเรือทางทะเลที่ครอบคลุม ผู้อ่านจะพบสัญลักษณ์มาตรฐาน เครื่องชั่งที่แม่นยำ และการวัดความลึกที่แม่นยำซึ่งสำคัญต่อการนำทางที่ปลอดภัย

สัญลักษณ์บนแผนภูมิเดินเรือ แสดงถึงลักษณะการเดินเรือ และสิ่งแวดล้อมที่จำเป็นสำหรับนักเดินเรือ ทุ่น สัญญาณไฟ และไฟทำหน้าที่ช่วยในการเดินเรือ บ่งบอกถึงทางเดินที่ปลอดภัย และเน้นย้ำถึงอันตรายที่อาจเกิดขึ้น สัญลักษณ์ที่ซับซ้อนแสดงถึงลักษณะของพื้นทะเล เช่น หิน ซากเรืออับปาง และสาหร่าย ในขณะที่เครื่องหมายอื่นๆ แสดงโครงสร้างที่มนุษย์สร้างขึ้น เช่น ท่าเรือ สะพาน และอาคาร

แผนภูมิเดินเรือ ใช้มาตราส่วนแผนที่เฉพาะที่กำหนดระดับของรายละเอียดที่แสดง เครื่องชั่งขนาดใหญ่แสดงรายละเอียดเพิ่มเติม และใช้สำหรับท่าเรือ ในขณะที่มาตราส่วนที่เล็กกว่าใช้สำหรับการนำทางทั่วไปในทะเลเปิด การฉายภาพของแผนที่ มีผลต่อวิธีการแสดงมาตราส่วนเหล่านี้ในสองมิติ และได้รับการคัดเลือกตามภูมิภาคที่ครอบคลุม—เช่น การฉายภาพ Mercator ที่นิยมใช้สำหรับการนำทาง เนื่องจากความสามารถในการแสดงเส้นทางคงที่

รูปร่างความลึกบนแผนภูมิเดินเรือ แสดงให้เห็นการเปลี่ยนแปลงของภูมิประเทศใต้น้ำ คล้ายกับรูปร่างระดับความสูงบนแผนที่ภูมิประเทศแบบบก เสียงเป็นภาพตัวเลขของความลึกของน้ำที่วัดได้ในตำแหน่งเฉพาะ เพื่อช่วยนักเดินเรือในการทำความเข้าใจภูมิทัศน์ใต้น้ำที่พวกเขากำลังสำรวจ รูปทรง และเสียงมีความสำคัญในการวางแผนเส้นทาง เพื่อหลีกเลี่ยงพื้นที่ตื้น หรืออันตรายใต้น้ำอื่นๆ

แผนภูมิเดินเรือ เป็นเครื่องมือที่จำเป็นสำหรับการเดินเรือ โดยให้คำอธิบายโดยละเอียดเกี่ยวกับแหล่งน้ำ และพื้นที่โดยรอบ แผนภูมิเหล่านี้ ทำหน้าที่เป็นแนวทางสำหรับกะลาสี และนักเดินเรือ เพื่อให้แน่ใจว่าการเดินทางทางทะเลปลอดภัย และมีประสิทธิภาพ

แผนภูมิทั่วไป ใช้สำหรับการเดินเรือในมหาสมุทรเปิด และการเดินทางระยะไกล ครอบคลุมพื้นที่ขนาดใหญ่ในระดับที่เล็กลง ให้ภาพรวมโดยไม่มีรายละเอียดที่ซับซ้อน เหมาะสำหรับการวางแผนเส้นทางระยะไกล

แผนภูมิชายฝั่ง ได้รับการออกแบบสำหรับการเดินเรือชายฝั่ง และโดยทั่วไปจะแสดงรายละเอียดมากกว่าแผนภูมิทั่วไป แผนภูมิเหล่านี้ มีประโยชน์เมื่อเข้าใกล้แผ่นดิน แสดงลักษณะเฉพาะ เช่น แนวชายฝั่ง และความลึกของน้ำใกล้ชายฝั่ง

แผนภูมิท่าเรือ ให้ข้อมูลโดยละเอียดเกี่ยวกับท่าเรือ และท่าจอดเรือโดยเฉพาะ ซึ่งรวมถึงตำแหน่งที่แม่นยำของท่าเรือ ความลึก และรายละเอียดสำคัญอื่นๆ ที่จำเป็นสำหรับการนำทางในท่าเรือที่ปลอดภัย

แผนภูมิพิเศษ จะเน้นไปที่วัตถุประสงค์ หรือภูมิภาคเฉพาะ เช่น แผนภูมิการตกปลา หรือแผนภูมิน้ำแข็ง แผนภูมิเหล่านี้ อาจให้รายละเอียดเพิ่มเติม เช่น ข้อมูลสมุทรศาสตร์ หรือข้อมูลตามฤดูกาลที่เกี่ยวข้องกับการใช้งานเฉพาะทาง

ความแม่นยำของแผนภูมิเดินเรือ เป็นสิ่งสำคัญอย่างยิ่ง สำหรับการเดินเรือในทะเล ซึ่งต้องใช้วิธีการที่ซับซ้อนในการสร้าง และอัปเดตอย่างต่อเนื่อง เพื่ออธิบายการเปลี่ยนแปลงในสภาพแวดล้อมทางทะเล

การสำรวจอุทกศาสตร์ เป็นวิธีปฏิบัติพื้นฐานในการสร้างแผนภูมิ ซึ่งเกี่ยวข้องกับการวัดความลึกของน้ำ และการทำแผนที่ภูมิประเทศของก้นทะเล เทคนิคสมัยใหม่รวมถึงมัลติบีม และโซนาร์สแกนด้านข้าง เพื่อรวบรวมข้อมูลใต้น้ำโดยละเอียด หน่วยงานบริหารมหาสมุทร และบรรยากาศแห่งชาติ (National Ocean Service) ใช้เทคโนโลยีที่ทันสมัย เพื่อสร้างภาพที่ถูกต้องของก้นทะเล

แผนภูมิผสมผสานข้อมูลจากหน่วยงานต่างๆ กองข้อมูลการเดินเรือประมวลผลข้อมูลต้นทางที่เข้ามา ทำให้มั่นใจถึงการผสมผสานเชิงกลยุทธ์ของการสำรวจทางอุทกศาสตร์ ภาพดาวเทียม และการวัดแนวชายฝั่ง แหล่งข้อมูลเหล่านี้ มีความสำคัญต่อการสร้างแผนภูมิการนำทางที่ครอบคลุม

การแก้ไขอย่างต่อเนื่องของแผนภูมิเดินเรือ เป็นสิ่งที่ขาดไม่ได้ สำหรับความปลอดภัยในการเดินเรือ การแก้ไขจะขึ้นอยู่กับการประกาศถึงนักเดินเรือ ซึ่งจะให้การปรับปรุงเกี่ยวกับเครื่องช่วยในการนำทาง อันตราย และการเปลี่ยนแปลงที่สำคัญอื่นๆ กระบวนการอัพเดทแผนภูมิเป็นแบบต่อเนื่อง โดยผสมผสานข้อมูลใหม่เมื่อพร้อมใช้งาน เพื่อรักษาความน่าเชื่อถือของแผนภูมิการเดินเรือ

เพื่อการเดินเรือในทะเลอย่างปลอดภัย เหล่านักเดินเรือ พึ่งพาแผนภูมิเดินเรือที่แสดงรายละเอียดพื้นที่ชายฝั่ง และทะเล การที่จะอ่านแผนภูมิเหล่านี้อย่างเชี่ยวชาญนั้น จำเป็นต้องเข้าใจสัญลักษณ์ และคำย่อที่ใช้ รวมถึงสามารถระบุ และตีความเครื่องช่วยเดินเรือ และข้อมูลสำคัญอื่นๆ เพื่อการเดินเรือที่ปลอดภัย

แผนภูมิเดินเรือเต็มไปด้วยสัญลักษณ์ และคำย่อหลากหลายที่แสดงถึงอันตรายในการเดินเรือ ลักษณะพื้นทะเล การวัดความลึก และข้อมูลทางทะเลสำคัญอื่นๆ เพื่อการตีความอย่างถูกต้อง

• สัญลักษณ์ : สามารถบ่งบอกลักษณะต่างๆ เช่น ทุ่น ประภาคาร และหินใต้น้ำ ตัวอย่างเช่น ประภาคารมักแสดงด้วยสัญลักษณ์เปล่งแสงสีม่วงแดง ในขณะที่หินอาจแสดงเป็นรูปดาว
• คำย่อ : คำย่อทั่วไปได้แก่ “BRG” สำหรับทิศทาง “CH” สำหรับช่องเดินเรือ และ “ED” สำหรับรายละเอียดแนวดิ่ง สิ่งสำคัญในการตีความคือการดูคำอธิบายสัญลักษณ์บนแผนภูมิ หรืออ้างอิงจากหนังสืออธิบายสัญลักษณ์แผนภูมิเดินเรือ

แผนที่เดินเรือมัก จะมีการวัดความลึกของน้ำเป็น ฟุต เมตร หรือ ฟาทอม โดยนักเดินเรือจะต้องใส่ใจเป็นอย่างยิ่งกับระดับอ้างอิงของแผนที่ (chart’s datum) ซึ่งจะแสดงถึงระดับความลึกของน้ำที่ใช้ในการอ้างอิง

เครื่องช่วยเดินเรืออย่างทุ่น และสัญญาณไฟ เป็นจุดสังเกตสำคัญสำหรับการเดินเรือปลอดภัย และจะแสดงชัดเจนบนแผนภูมิเดินเรือ เครื่องช่วยในการเดินเรือแต่ละตัว ได้รับการออกแบบให้สื่อข้อมูลที่เจาะจง

• ทุ่น และสัญญาณไฟ : รูปร่าง และสีของมันแสดงจุดประสงค์ อย่างเช่น ทุ่นเขตช่องเดินเรือด้านขวา (รูปสามเหลี่ยม) หรือซ้าย (รูปสี่เหลี่ยม)
• ลักษณะแสงไฟ : แผนภูมิจะแสดงข้อมูลสี ระยะเวลา และรัศมีแสงไฟ ซึ่งช่วยนักเดินเรือในช่วงทัศนวิสัยต่ำ หรือการเดินเรือตอนกลางคืน

นอกจากนี้ ข้อมูลกระแสน้ำ และการเปลี่ยนแปลงชั่วคราวอื่นๆ จะแสดงบนแผนภูมิ ควรรีวิวร่วมกับเอกสารทางทะเลที่เป็นปัจจุบัน เพื่อให้มั่นใจในความถูกต้องแม่นยำ

การเกิดขึ้นของเทคโนโลยี ได้ปฏิวัติวิธีการที่ชาวเรือใช้แผนภูมิเดินเรือ ด้วยการผสมผสานระบบอิเล็กทรอนิกส์ และความสามารถในการระบุตำแหน่งทั่วโลก นักเดินเรือสามารถเพิ่มความปลอดภัย และความแม่นยำในการเดินทางทางทะเล

แผนภูมิเดินเรืออิเล็กทรอนิกส์ หรือ ENC ได้กลายเป็นเครื่องมือที่ขาดไม่ได้ สำหรับการนำทางที่ทันสมัย เป็นแผนภูมิแบบกระดาษดั้งเดิมในรูปแบบดิจิทัล นำเสนอการอัปเดตแบบเรียลไทม์ และการวางแผนเส้นทางอัตโนมัติ นวัตกรรมนี้ ช่วยให้ชาวเรือได้รับข้อมูลล่าสุด เกี่ยวกับสภาพทางทะเล และอันตรายในการเดินเรือ ENC มักใช้ภายในระบบแสดงแผนภูมิอิเล็กทรอนิกส์ และข้อมูล (ECDIS) เพื่อปรับปรุงกระบวนการนำทาง และการตัดสินใจ

การผสานรวมระบบกำหนดตำแหน่งบนโลก (GPS) เข้ากับแผนภูมิเดินเรือ ได้ปฏิวัติการเดินเรือในทะเล โดยนำเสนอข้อมูลตำแหน่ง และเวลาที่แม่นยำ นักเดินเรือพึ่งพา GPS เพื่อระบุตำแหน่งที่แน่นอนในทะเล ซึ่งเมื่อใช้กับ ENC จะช่วยให้การนำทางมีความแม่นยำ การผสมผสานนี้ ช่วยให้เรือสามารถเดินทางผ่านทางน้ำได้อย่างปลอดภัย โดยช่วยหลีกเลี่ยงการชน และการเกยตื้น GPS มีความสำคัญต่อการประสานข้อมูลแบบเรียลไทม์ กับรายละเอียดที่วางแผนไว้บนแผนภูมิอิเล็กทรอนิกส์

แผนที่เดินเรือ เป็นเครื่องมือสำคัญสำหรับนักเดินเรือ ในการเดินเรืออย่างปลอดภัย และปฏิบัติตามข้อบังคับทางทะเลระหว่างประเทศ และในประเทศ

ข้อบังคับระหว่างประเทศ : ภายใต้อนุสัญญาว่าด้วยความปลอดภัยแห่งชีวิตในทะเล (SOLAS) เรือจะต้องมีแผนที่เดินเรือ และสิ่งพิมพ์เกี่ยวกับการเดินเรือที่ได้รับการอนุมัติ วัสดุเหล่านี้ ต้องทันสมัยอยู่เสมอ เพื่อให้แน่ใจว่ามีความปลอดภัยสูงสุดในทะเล องค์การทางทะเลระหว่างประเทศ (IMO) สนับสนุนมาตรฐานระดับโลกสำหรับแผนภูมิเหล่านี้ ส่งเสริมความสม่ำเสมอ และความน่าเชื่อถือในการนำทาง

ระบบแสดงแผนภูมิ และข้อมูลอิเล็กทรอนิกส์ (ECDIS) : ECDIS ใช้เพื่อแสดงแผนภูมิเดินเรืออิเล็กทรอนิกส์ (ENC) และรวมข้อมูลตำแหน่งจากระบบกำหนดตำแหน่งบนโลก (GPS) และเซ็นเซอร์นำทางอื่นๆ เป็นข้อบังคับสำหรับเรือบางประเภทที่ต้องใช้ ENC ตามที่กำหนดโดยรัฐที่ติดธงตามข้อบังคับของ SOLAS

การฝึกอบรมนักเดินเรือ : นักเดินเรือต้องได้รับการฝึกอบรมในการใช้ และตีความแผนภูมิการเดินเรืออย่างถูกต้อง ไม่ว่าจะเป็นแผนภูมิแบบกระดาษดั้งเดิม หรือแผนภูมิแบบอิเล็กทรอนิกส์สมัยใหม่ โปรแกรมการฝึกอบรม มักจะรวมถึงการทำความเข้าใจสัญลักษณ์แผนภูมิ การวัดระยะทาง การวางแผนเส้นทาง และการอัปเดตข้อมูลแผนภูมิ

การศึกษาเพิ่มเติม : ในสาขาการเดินเรือทางทะเลที่พัฒนาอย่างรวดเร็ว จำเป็นต้องมีการศึกษาอย่างต่อเนื่อง นักเดินเรือจำเป็นต้องได้รับข้อมูลอัปเดตล่าสุดเกี่ยวกับเทคโนโลยีการสร้างแผนภูมิ รวมถึงการเปลี่ยนไปใช้แผนภูมิการนำทางอิเล็กทรอนิกส์ (ENC) และการพัฒนาฟังก์ชัน ECDIS วิธีนี้ช่วยให้แน่ใจว่าวิธีการนำทางเป็นไปตามมาตรฐานความปลอดภัยในปัจจุบัน
